IED广播系统演示

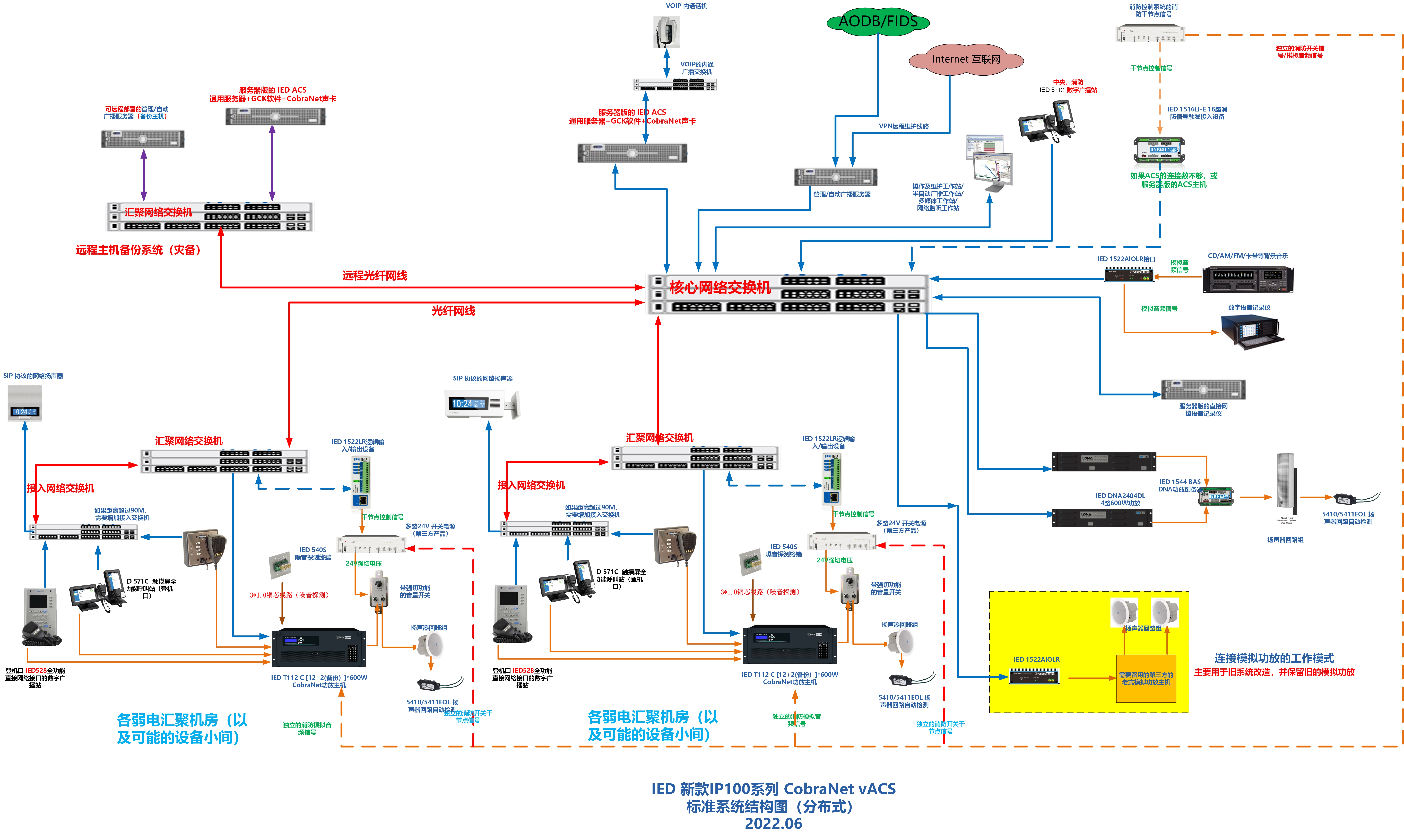

IED CobraNet 的系统架构图(大型机场)

IED系统介绍

唯一提供全套原厂数字广播系统, 软硬件解决方案,IED广播系统是全球唯一机场专用的公共广播系统,IED系统采用全动态数字音频路由的解决方案。 IED位于美国肯塔基州北部的路易斯维尔市(研发中心),IED的所有产品均在美国本土(凤凰城)生产和测试, Atlas 喇叭厂商并购了IED公司,因而有了更丰富的产品线。

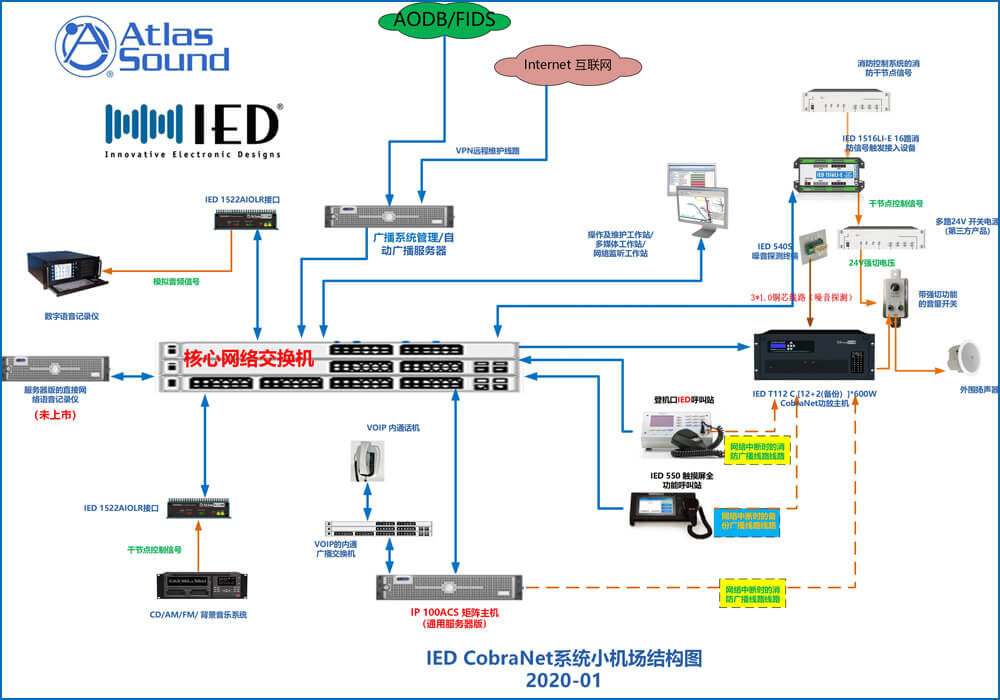

IED CobraNet 的系统架构图(小型机场)

IED系统特点

IED提供全套的软硬件解决方案和产品。IED提供的是真真正正的数字化的系统,采用的是音频动态路由。而不是需要先进行静态配置的“网络化的模拟系统”。IED提供的是有“指挥中枢”矩阵主机的广播系统。IED的全系统中采用的是开放的CobraNet/Dante音频协议。IED提供的是节能环保的D类数字功放。IED系统在全球唯一一个机场专业系统,有超过300个大中型机场的业绩,所有的机场业务需求和系统功能我们都考虑到了。


IED Dante的系统架构图(大型机场)

广播并发数

IED系统广播并发数,只和自动航班广播以及VOIP内通有关。 呼叫站的人工广播、背景音乐、噪音探测等都不占用系统并发数。 IED系统是个全动态音频路由的系统。这正是数字系统的特点和优势。 其他任何其它产品的系统的任何输入都占用系统的并发数。

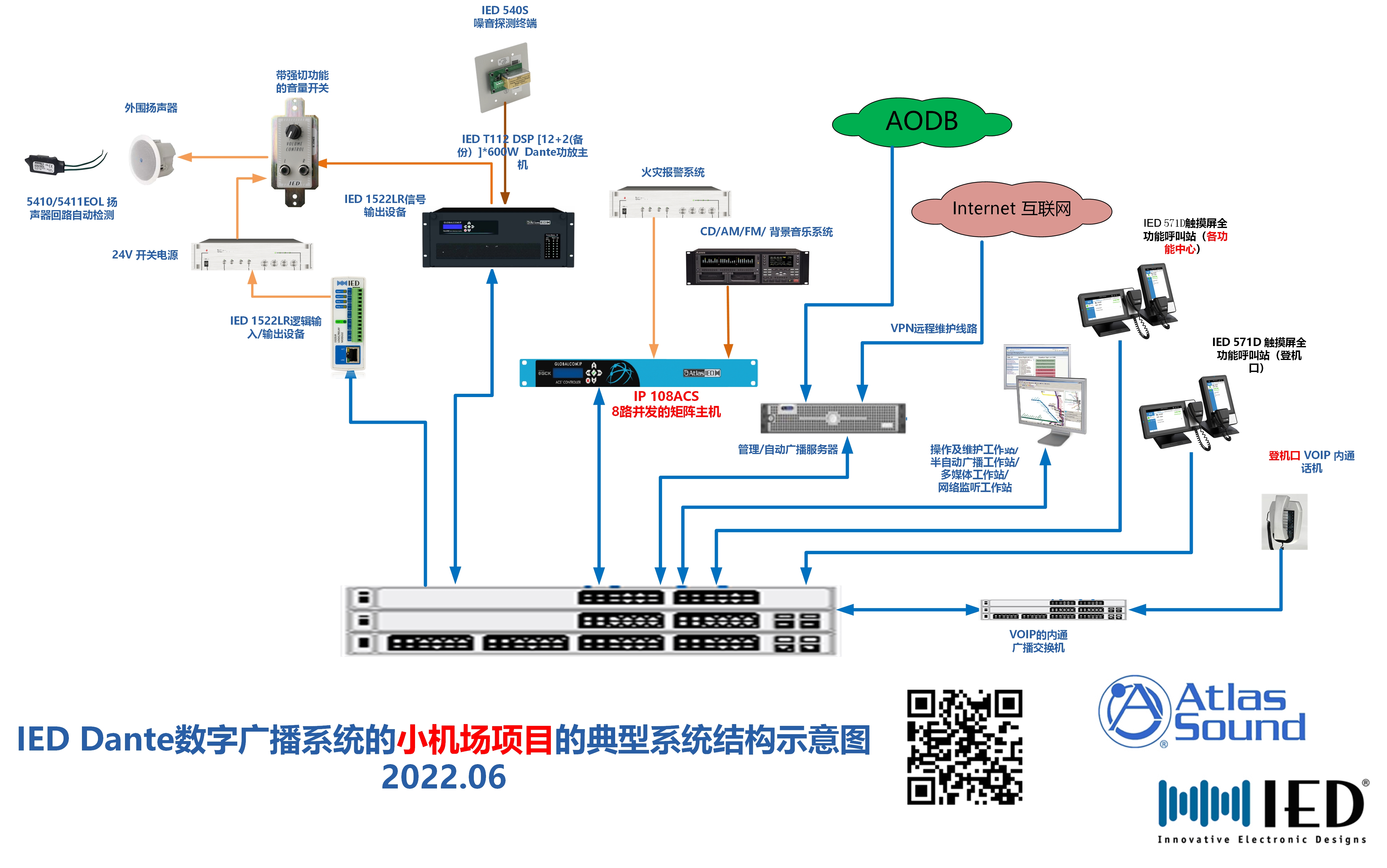

IED Dante的系统架构图(小型机场)

易维护性

IED系统采用基于网络的全数字产品,一个网络入口就可以实现对所有的广播设备远程维护提供了良好的技术基础。 远程维护的优势在于可以迅速进行维护,同时采用远程维护从而实现了动用全球技术资源进行维护的可能性。可以实现全球多点多个工程师的联合诊断和维护。--即多点同时。 对于远程无法解决的问题而采用现场维护的方式。如:硬件故障。

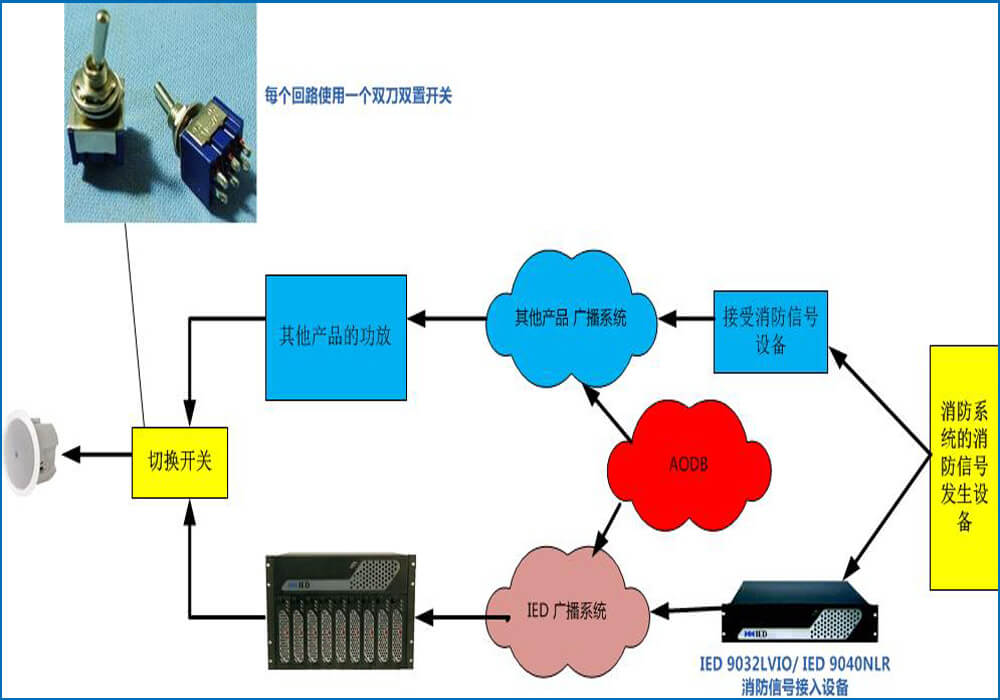

IED改造其它旧系统后两套系统备用并存

完整系统配置Dante

数字音频矩阵主机 IED GlobalCom IP 116D系列主机,数字呼叫站 IED IPCSDTOUCH, IPCSD4,数字D类功放 T112D,语音记录仪/背景音乐接口设备 IED 1544AIOD, 消防广播接口设备 IED 9032LVIO, 噪音探测接入和逻辑输入输出设备IED9040NLR, 逻辑输入输出设备 IED9016RY, 噪音探测终端 IED 540S, 扬声器回路自动检测终端 IED 5411EOL, 扬声器,服务器和操作PC,网络交换机。

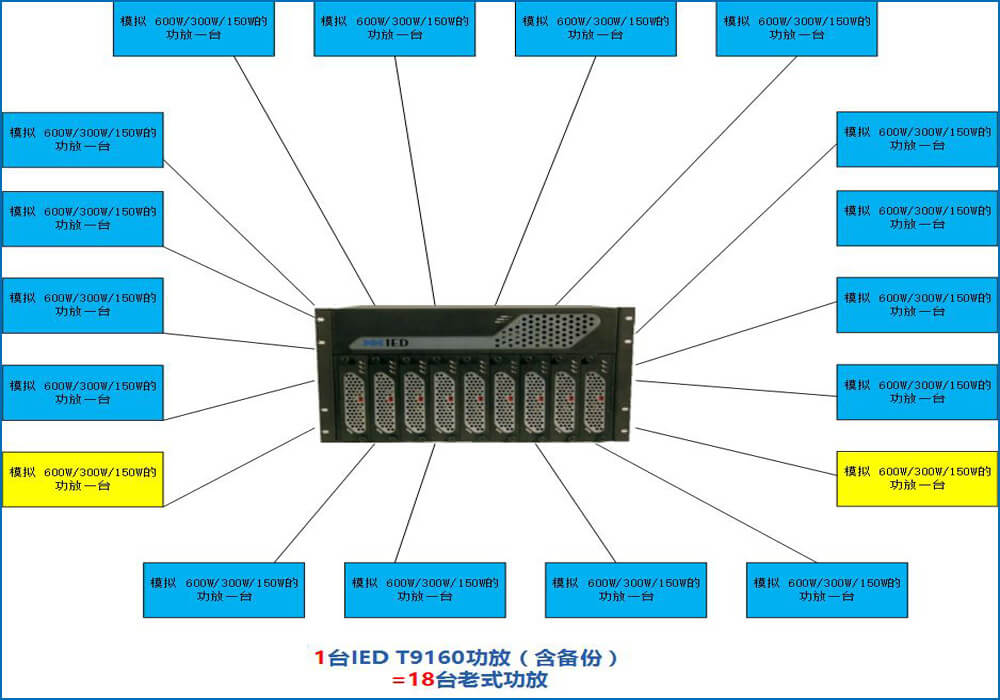

IED和其它功放的配比

完整系统配置Cobranet

数字音频矩阵主机 IED GlobalCom IP 116C系列主机(可移植到标准服务器),数字D类功放 IED T9160, T112C,数字呼叫站 IED 528/524/550CS。语音记录仪接口设备 IED 9016DSP, 消防广播接口设备 IED 9032LVIO, 噪音探测接入和逻辑输入输出设备IED9040NLR, 逻辑输入输出设备 IED9016RY, 噪音探测终端 IED 540S, 背景音乐接入设备 IED 1502AI, 扬声器回路自动检测终端 IED 596 EOL, 扬声器,服务器和操作PC,网络交换机。

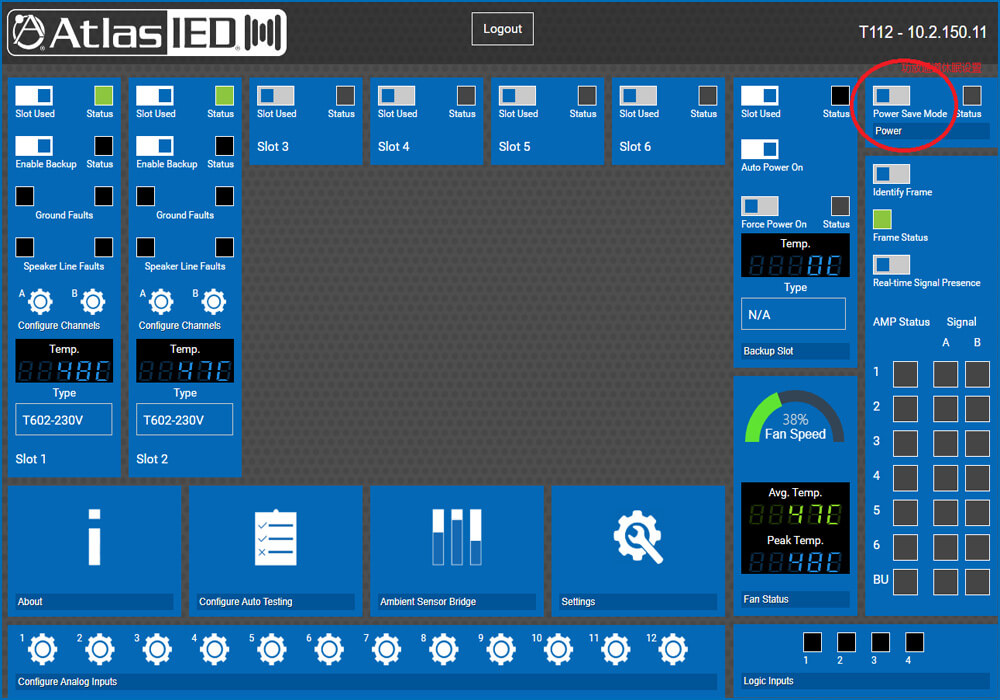

T112功放的休眠状态

广播软件完整配置

IED GlobalCom 矩阵管理软件(GCK3.0), IED 631 Enterprise 广播系统管理软件, IED 632 FAS 航班自动播音软件, IED Director 视图软件(选配), 自动语音库(选配), IED 633 T-CAS TTS播音软件(选配), IED0650-FIDS 与FIDS和IMF(IIS)的接口, IED0650-网络监听软件(选配), 自动广播服务器支持最新Windows 2016 和 SQL 2016及以上的系统和软件, 正在开发基于Linux平台的IED广播系统。

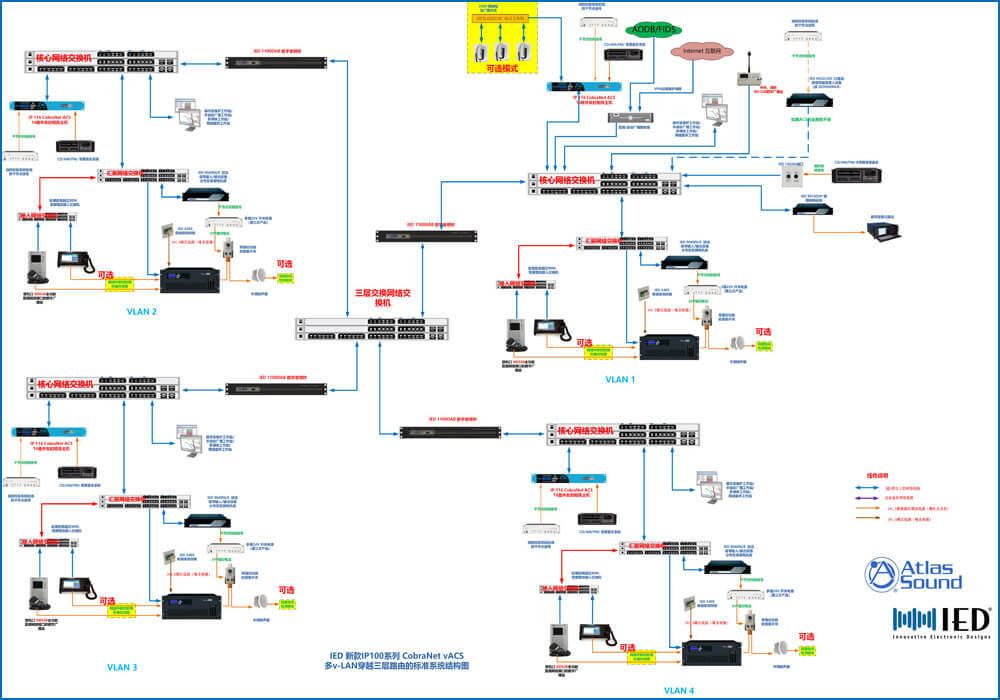

穿越三层路由的CobraNet数字广播系统

GCK软件功能

矩阵配置,自适应8/16通道自动广播主机, 呼叫站的设置, 广播区域设置, 语言的设置, 语言片段的设置, 广播群组的设置, PDRP信息设置, FAS模版设置, 用户管理权限设置,对在广播系统网络上的设备管理和监视, 对广播站的功能按钮进行配置, 广播优先级设置, Titan功放系列的设置, 对广播分区音量进行DSP设置, 对广播站台,背景广播音量进行设置, 系统日志查询, 监视系统报警。

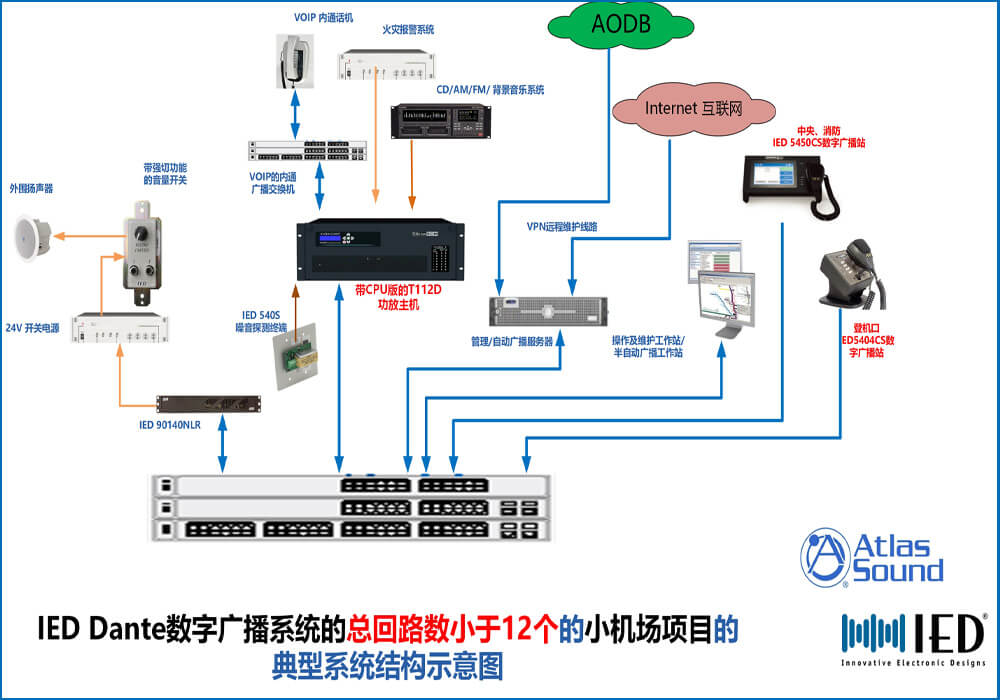

总回路数小于12个是机场数字广播系统

FAS自动广播软件

航班广播系统(FAS)基于机场集成系统的航班信息,将预先录制的声音片段根据规则自动组合成广播。广播内容包括:提前登机、登机、最后通知、到达、行李通知、登机口更改、延误航班以及延误行李等机场运营所需广播。具体功能包括: 系统设置, 权限设置, 数据库维护功能, 查询检索功能, 接口功能, 自动与半自动广播功能, 航班广播系统配置,日志管理, 航班广播句型, 例行广播, 对广播站的功能按钮进行配置, 语音库管理, 用户设置, 广播类型设置, 统计功能。

视频 演示

  524呼叫站在登机口的使用
  528呼叫站在登机口的使用
  DTMF 内通广播视频
  呼叫站消防半自动广播
